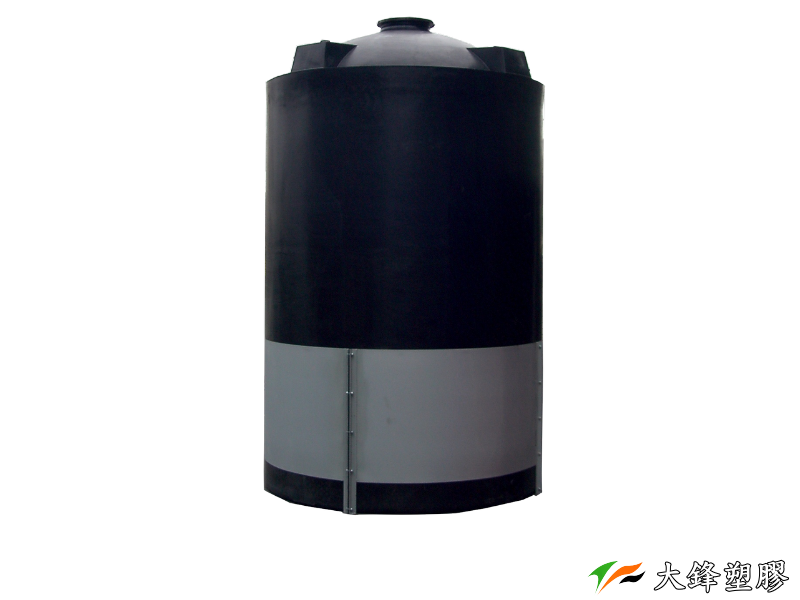

水塔補強套

商品用途：提供大型水塔因裝載溶液水壓而影響桶體安全之各式專業性保護套，可確保與延長儲槽使用壽命。

修改日期：2017-09-12

補強套單頁目錄

● 水塔補強套(鍍鋅板)規格表

水塔規格	鐵板補強套品名	鐵板補強套型別	高度 (台尺)	厚度 (mm)	角鐵規格 (英吋)	角鐵孔數	組合片數
6 噸	I6T4	經濟型	4	1.2	40×40×4	5	2
10 噸	I10T4	經濟型	4	1.2	40×40×4	5	3
10 噸	I10T8	加強型	8	1.2	40×40×4	7	3
15 噸	I15T4	經濟型	4	1.2	40×40×4	5	3
15 噸	I15T8	加強型	8	1.2	40×40×4	7	3
20 噸	I20T4	經濟型	4	1.2	50×50×4	5	3
20 噸	I20T8	加強型	8	1.2	50×50×4	8	3
25 噸	I25T8	經濟型	8	1.2	50×50×4	8	4
25 噸	I25T12	加強型	12	1.2	50×50×4	11	4
30 噸	I30T8	經濟型	8	1.2	50×50×4	8	4
30 噸	I30T12	加強型	12	1.2	50×50×4	12	4
40 噸	I40T14	標準型	14	1.2	50×50×4	28	4
50 噸	I50T20	標準型	20	1.2	50×50×5	33	4

　　　　　　　　　　

● 水塔補強套(不鏽鋼#304)規格表

水塔規格	鐵板補強套品名	鐵板補強套型別	高度 (台尺)	厚度 (mm)	角鐵規格 (英吋)	角鐵孔數	組合片數
6 噸	I6T4S	經濟型	4	1.0	40×40×4	5	2
10 噸	I10T4S	經濟型	4	1.0	40×40×4	5	3
10 噸	I10T8S	加強型	8	1.0	40×40×4	7	3
15 噸	I15T4S	經濟型	4	1.0	40×40×4	5	3
15 噸	I15T8S	加強型	8	1.0	40×40×4	7	3
20 噸	I20T4S	經濟型	4	1.0	50×50×4	5	3
20 噸	I20T8S	加強型	8	1.0	50×50×4	8	3
25 噸	I25T8S	經濟型	8	1.0	50×50×4	8	4
25 噸	I25T12S	加強型	12	1.0	50×50×4	11	4
30 噸	I30T8S	經濟型	8	1.0	50×50×4	8	4
30 噸	I30T12S	加強型	12	1.0	50×50×4	12	4
40 噸	I40T14S	標準型	14	1.0	50×50×4	28	4
50 噸	I50T20S	標準型	20	1.0	50×50×5	33	4

　　　　

● 粉液輸送桶補強套(鍍鋅板)規格表

水塔規格	鐵板補強套品名	高度 (台尺)	補強套厚度 (mm)	角鐵規格 (英吋)	角鐵孔數	組合片數
1 噸	ISBC1T	4	1.2	40×40×4	5	2
2 噸	ISBC2T	4	1.2	40×40×4	5	2
3 噸	ISBC3T	4	1.2	40×40×4	5	2
6 噸	ISBC6T	4	1.2	40×40×4	5	3
10 噸	ISBC10T	8	1.2	40×40×4	7	3
12 噸	ISBC12T	8	1.2	40×40×4	7	3

　　　　　

● 粉液輸送桶補強套(不鏽鋼#304)規格表

水塔規格	鐵板補強套品名	高度 (台尺)	補強套厚度 (mm)	角鐵規格 (英吋)	角鐵孔數	組合片數
1 噸	ISBC1TS	4	1.0	40×40×4	5	2
2 噸	ISBC2TS	4	1.0	40×40×4	5	2
3 噸	ISBC3TS	4	1.0	40×40×4	5	2
6 噸	ISBC6TS	4	1.0	40×40×4	5	3
10 噸	ISBC10TS	8	1.0	40×40×4	7	3
12 噸	ISBC12TS	8	1.0	40×40×4	7	3

上表尺寸僅參考，以實際成品為主。上述尺寸以外徑計

材質分SS304與SS400鍍鋅板等兩類。依水塔內部水壓及容量提供專業性保護，確保儲槽使用安全與壽命。
